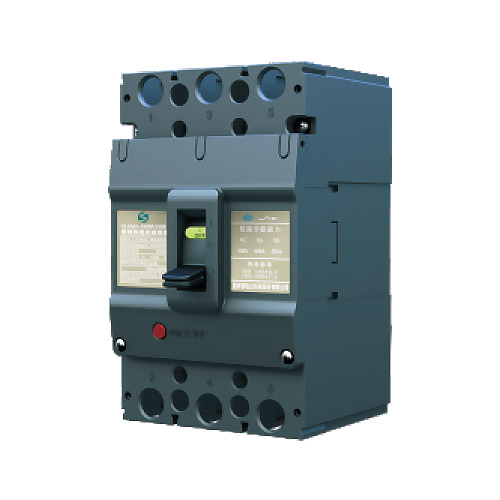

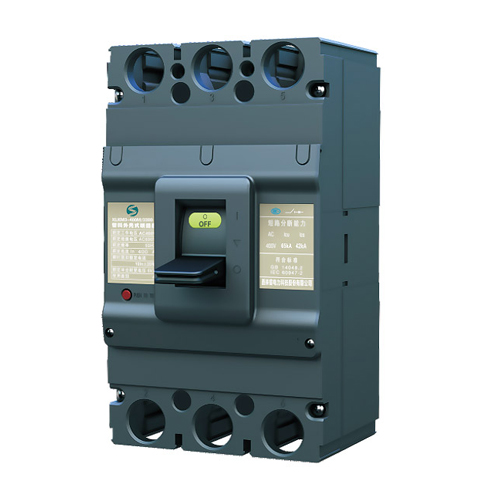

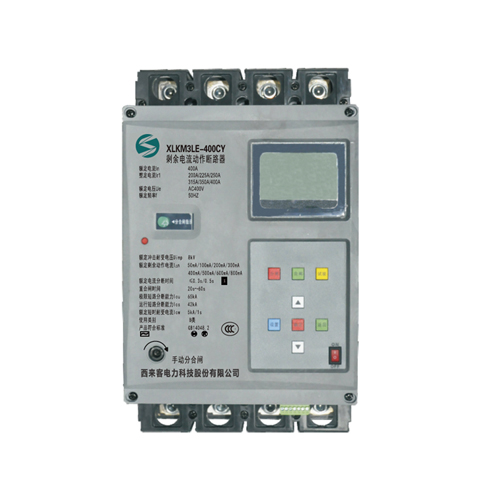

XLKM3系列

結構特征

斷路器具有體積小、分?jǐn)嗄芰Ω?、飛弧距離短等特點，按接線方式可分為板前接線、板后接線、插入式三種。
本系列斷路器的過電流脫扣器分為瞬時脫扣器和復式脫扣器兩種。復式脫扣器由長延時過負載脫扣器和瞬時脫扣器組成。本系列斷路器可加裝分勵脫扣器、欠電壓脫扣器、輔助觸頭及報警觸頭等附件。

型號及含義

選擇特殊場所XLKM3系列塑料外殼式斷路器可滿足光伏、風電、高原和低溫至-40℃環境條件下使用，符合GB/T20645《特殊環境條件高原用低壓電器技術要求》，通過標準規定的相關試驗。

工作條件

● 周圍空氣溫度：-40℃~+70℃，且24h平均值不超過+35℃，正常使用環境溫度范圍：-5℃~+40℃；用于-40℃~-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于+40℃時，需降容使用，降容系數見表4。
● 海拔：安裝地點海拔≤2000m。安裝海拔在2000m至5000m可特殊訂制，需降容使用，工作性能參照表3修正值。
● 大氣條件：最高溫度為+40時，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度；例如20℃時為90%，對由于溫度變化偶爾產生的凝露，應采取特殊的措施；
● 污染級：3級；
● 安裝類別：Ⅲ；
● 安裝條件：斷路器垂直安裝，亦可水平安裝。

配電用斷路器的瞬時動作特性整定為101門，電動機保護用斷路器的瞬時動作特性整定為121門，整定值的準確度±20%。斷路器保護特性曲線見圖1、圖2。

欠電壓脫扣器
當電壓下降（甚至緩慢下降）到額定電壓的70%和35%范圍內，欠電壓脫扣器應能動作，使斷路器分閘；欠電壓脫扣器在電源電壓低于脫扣器電壓的35%肘，欠電壓脫扣器應防止斷路器閉合；電源電壓等于或大于85%時，應能保證斷路器閉合。
欠電壓脫扣器：50Hz, AC230V, AC400V。

分勵脫扣器
分勵脫扣器的額定控制電源電壓為：50Hz, AC230V.、AC400V ; DC24V，在70%～110%的額定電壓下斷路器能可靠斷開。

以下各項在訂貨時務必請?zhí)顚懬宄?br>斷路器型號、額定電流、接線方式 ： 板前接線、板后接線盒插入式（訂貨時如不注明，一律按板前接線供貨）。 ．用戶如有特殊要求須與技術部門協商確認后方可簽訂合同。
例: XLKM3-125H P/3300 125A高分?jǐn)嘈汀㈦妱?dòng)操作、3極、板后接線、100臺。XLKM3-250M/3330 250A較高分?jǐn)嘈?、手柄操作?3極、欠壓脫手日器AC380V, 90臺。
