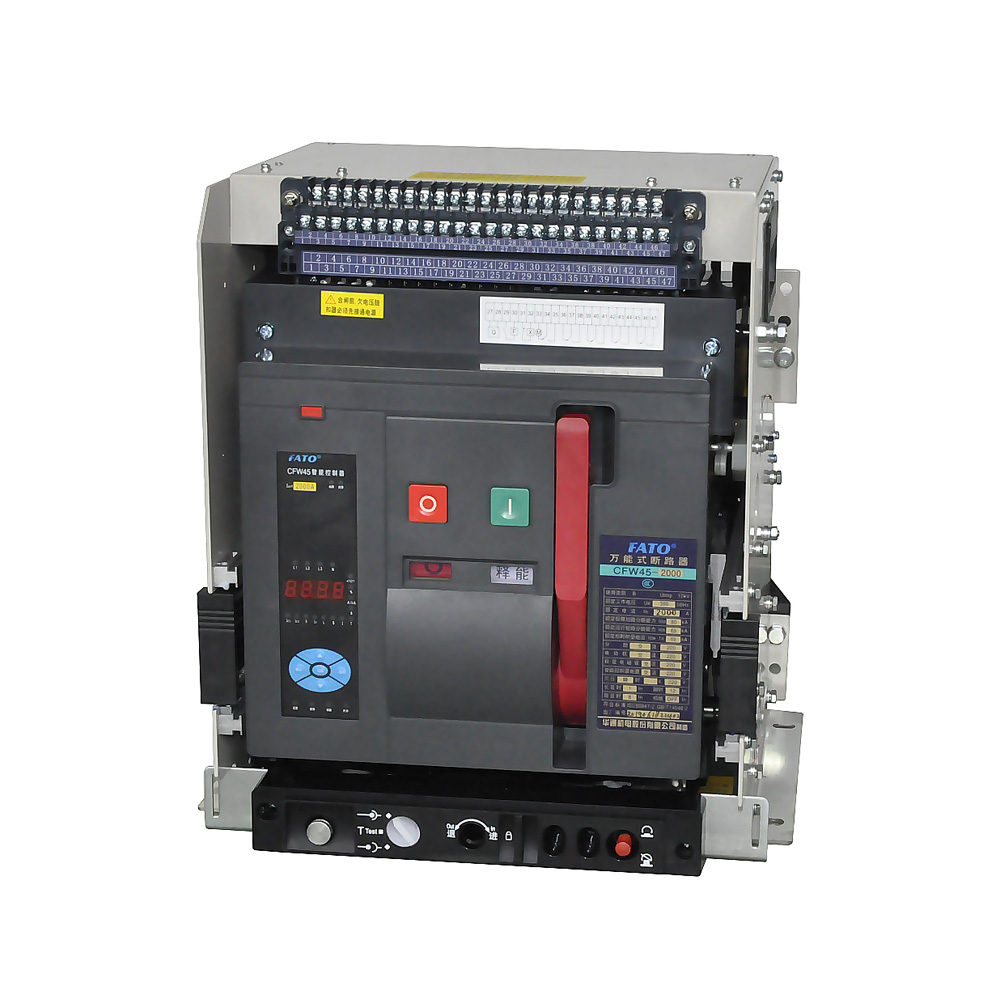

CFW45系列

CFW45系列智能型萬能式斷路器（以下簡稱斷路器），適用于交流50Hz，額定工作電壓AC400V、AC690V，額定電流6300A及以下的配電網絡中，用來分配電能，保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害；同時也可以作為隔離開關使用。該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。
產品可上進線或下進線，斷路器具有隔離功能，符號為。
帶有遠程復位裝置，能實現控制器故障脫落后，遠程恢復，并實現遠程控制合閘功能。
斷路器派生產品程 CBI-Y級斷路器符號為復位裝置，能實現控制器故障脫扣后，遠程恢復符合GB/T14048.2-2008附錄L要求。產品符合標準：GB/14048.2-2008、GB/14092.3-2009、GB/20645-2006。
產品通過國家強制性CCC認證。

選擇特殊場所CFW45系列智能型萬能式斷路器可滿足光伏、風電、高原和低溫至－40℃環境條件下使用 符合GB/T20645《特殊環境條件 高原用低壓電器技術要求》 通過標準規定的相關試驗。

● 周圍空氣溫度：-40℃~+70℃，且24h平均值不超過+35℃，正常使用環境溫度范圍：-5℃~+40℃；用于-40℃~-5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于+40℃時，需降容使用，降容系數見表3。
● 海拔：安裝地點海拔≤2000m。安裝海拔在2000m至5000m可特殊訂制，需降容使用，工作性能參照表2、表3修正值。
● 大氣環境條件：在周圍空氣溫度為+40℃時，大氣相對濕度不超過50%。在較低的溫度下允許有較高的相對濕度，例如，+25℃時，大氣相對濕度可達90%。對于由于溫度變化產生的凝露應采取除濕或相應的措施。
● 污染等級：3級。
● 安裝類別：斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈安裝類別為V；其余輔助電路、控制電路安裝類別為ll。
● 使用類別：B類。
● 安裝條件：斷路器應按本說明書的安裝要求安裝，斷路器的垂直傾斜度不超過5°，應安裝在十無爆炸危險、無導電塵埃、無足以腐蝕金屬和破壞絕緣的環境條件下。

● 按安裝方式分：a）固定式；b）抽屜式。
● 按操作方式分：a）電動操作；b）手動操作（檢修、維護用）。
● 按極數分：a）三極；b）四級。
● 按脫扣器種類分：a）智能型過電流脫扣器；b）欠電壓瞬時或延時）動作脫扣器；c）分勵脫扣器。
●按過電流脫扣器性能分：a）具有過載長延時反時限、短延時反時限、短延時定時限、瞬時功能，可由用戶自行設定，組成所需的保護特性；b）單相接地保護功能；c）顯示功能：整定電流r顯示，動作電流顯示，整定時間、動作時間顯示；d）報警功能：過載報警。
● 自檢功能：過熱保護，微機自診斷；f試驗功能；g）負載監控功能；h）熱模擬功能；i）MCR功能；j）故障記憶功能；k）按保護特性和輔助功能，控制器分為L型、M型、H型。
